名称:多频微分布
数字大场景是中小场景拓展延伸,是采用数字方案的不干扰特性专为解决2000-20000平米覆盖场景单独开发的。

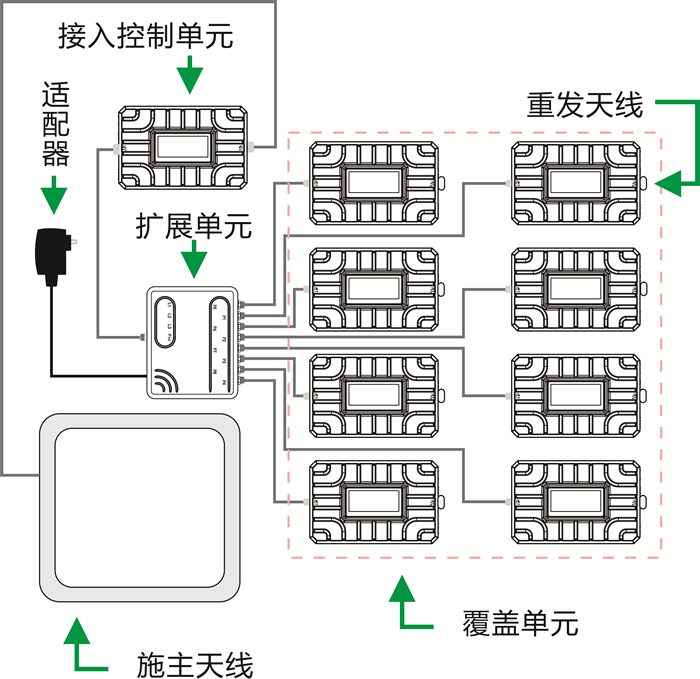

该产品由接入控制单元、八口扩展单元、覆盖单元三部分组成,具体系统组网图如下图方式。通过接收天线连接控制单元无线接收室外基站信号,通过扩展单元连接多个覆盖单元对信号进行放大覆盖,用于快速解决低业务量的封闭盲区或弱覆盖区域,针对地下商超、小型经营场所、地下停车场等类似场景的系统级解决方案,从而提升无线通信信号深度覆盖能力。
支持制式 | N1/N8/N28/N41/N78
B1/B2/B3/B5/B7/B8/B20/B28/B66/可定制频段组合 |
输出功率(dBm) | 23±2 |
增益(dB) | 80±3 |
ALC控制范围(dB) | ≥30 |
ACLR(dBc) | ≤-36 |
输入驻波比 | ≤2.5 |
带外抑制 | ≥15dB@带外3MHz/≥25dB@带外5MHz |
处理时延 | ≤1μs |
产品尺寸(mm) | 长×宽×高(210×136×28) |
技术指标 | 技术参数 |
频率范围(MHz) | 700-3700 |
插入损耗(dB) | ≤12 |
供电要求(V) | 交流110-220V |
接口类型 | SMA母头 |
产品尺寸(mm) | 长×宽×高(156×127×35) |
支持制式 | N1/N8/N28/N41/N78
B1/B2/B3/B5/B7/B8/B20/B28/B66/可定制频段组合 |
输出功率(dBm) | 17±2 |
增益(dB) | 60±3 |
ALC控制范围(dB) | ≥30 |
ACLR(dBc) | ≤-36 |
输入驻波比 | ≤2.5 |
带外抑制 | ≥15dB@带外3MHz/≥25dB@带外5MHz |
处理时延 | ≤1μs |
产品尺寸(mm) | 长×宽×高(210×136×28) |
较封闭的中型弱、盲区,如地下室、经营类场所。
